টরয়েডাল ইন্ডাক্টর কী এবং আধুনিক ইলেকট্রনিক্সে কেন এটি গুরুত্বপূর্ণ?

Toroidal inductorsআধুনিক ইলেকট্রনিক সিস্টেমে সবচেয়ে দক্ষ এবং ব্যাপকভাবে ব্যবহৃত প্যাসিভ উপাদানগুলির মধ্যে একটি। তাদের অনন্য রিং-আকৃতির মূল নকশা উচ্চতর চৌম্বকীয় নিয়ন্ত্রণ, কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, এবং প্রথাগত ইন্ডাক্টরের তুলনায় উচ্চ শক্তি দক্ষতা প্রদান করে। এই নিবন্ধটি টরয়েডাল ইনডাক্টর কী, এটি কীভাবে কাজ করে, কেন এটি পাওয়ার ইলেকট্রনিক্সে অপরিহার্য এবং বিভিন্ন অ্যাপ্লিকেশনের জন্য কীভাবে সঠিক ধরন নির্বাচন করা যায় তা অনুসন্ধান করে। এটি সাধারণ চ্যালেঞ্জ, বাস্তব-বিশ্বের অ্যাপ্লিকেশন, এবং প্রকৌশলী, ক্রেতা এবং পণ্য বিকাশকারীদের জ্ঞাত সিদ্ধান্ত নিতে সহায়তা করার জন্য ব্যবহারিক নকশা বিবেচনাগুলিও তুলে ধরে।

সূচিপত্র

• 1. Toroidal Inductor বেসিক বোঝা
• 2. কিভাবে একটি Toroidal Inductor কাজ করে
• 3. প্রচলিত Inductors উপর মূল সুবিধা
• 4. মূল উপাদান এবং তাদের প্রভাব
• 5. রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন
• 6. কিভাবে ডান টরয়েডাল ইনডাক্টর নির্বাচন করবেন
• 7. সাধারণ সমস্যা এবং সমস্যা সমাধান
• 8. Toroidal বনাম অন্যান্য Inductor প্রকার
• 9. প্রকৌশলীদের জন্য নকশা বিবেচনা
• 10. ইন্ডাক্টর প্রযুক্তিতে ভবিষ্যৎ প্রবণতা
• 11. প্রায়শই জিজ্ঞাসিত প্রশ্ন
• 12. উপসংহার
• 13. প্রস্তুতকারকের তথ্য ও যোগাযোগ

1. Toroidal Inductor বেসিক বোঝা

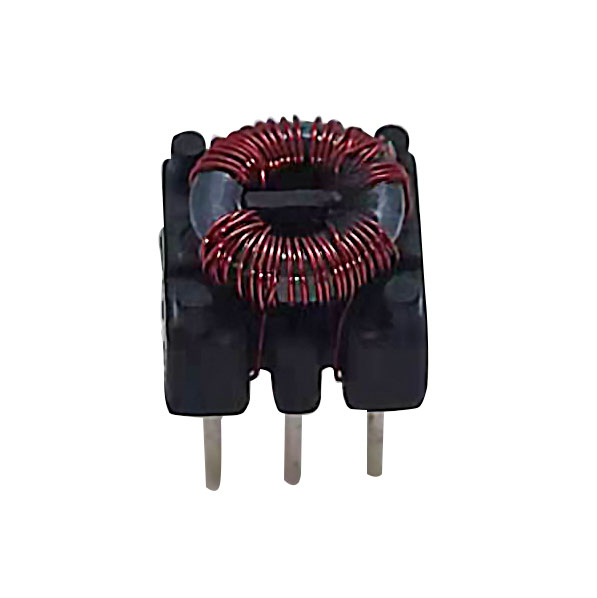

টোরয়েডাল ইন্ডাকটর হল এক ধরনের ইন্ডাক্টর যা ডোনাট বা রিং (টরয়েড) এর মতো আকৃতির। এটি তামার তার দিয়ে মোড়ানো একটি বৃত্তাকার চৌম্বকীয় কোর নিয়ে গঠিত। যখন তারের মধ্য দিয়ে বৈদ্যুতিক প্রবাহ প্রবাহিত হয়, তখন মূলের মধ্যে একটি চৌম্বক ক্ষেত্র তৈরি হয়, যা চুম্বকত্বের আকারে শক্তি সঞ্চয় করে।

প্রথাগত সোলেনয়েড ইন্ডাক্টরের বিপরীতে, টরয়েডাল ডিজাইনের চৌম্বক ক্ষেত্রটি মূলত মূলের মধ্যে সীমাবদ্ধ থাকে। এই অনন্য বৈশিষ্ট্যটি উল্লেখযোগ্যভাবে শক্তির ক্ষতি এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) হ্রাস করে, এটি উচ্চ-কর্মক্ষমতা ইলেকট্রনিক সার্কিটের জন্য আদর্শ করে তোলে।

সহজ ভাষায়, একটি টরয়েডাল ইন্ডাক্টর ডিজাইন করা হয়েছে:

• চৌম্বক ক্ষেত্রে শক্তি সঞ্চয় করুন
• বৈদ্যুতিক শব্দ ফিল্টার করুন
• সার্কিট মধ্যে বর্তমান প্রবাহ স্থিতিশীল

2. কিভাবে একটি Toroidal Inductor কাজ করে

টরয়েডাল ইনডাক্টরের কাজের নীতি ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের উপর ভিত্তি করে। যখন অল্টারনেটিং কারেন্ট (AC) কয়েলের মধ্য দিয়ে প্রবাহিত হয়, তখন এটি টরয়েডাল কোরে একটি পরিবর্তনশীল চৌম্বক ক্ষেত্র তৈরি করে। এই পরিবর্তনশীল ক্ষেত্রটি একটি বিপরীত ভোল্টেজকে প্ররোচিত করে, যা ইন্ডাকট্যান্স নামে পরিচিত।

কোরের ক্লোজড-লুপ আকৃতি নিশ্চিত করে যে বেশিরভাগ চৌম্বকীয় প্রবাহ উপাদানের ভিতরে থাকে, ফুটো হ্রাস করে এবং দক্ষতা উন্নত করে।

মূল কাজের পর্যায়ে অন্তর্ভুক্ত:

1. উইন্ডিং মাধ্যমে স্রোত প্রবাহিত হয়
2. টরয়েডের ভিতরে চৌম্বক ক্ষেত্র তৈরি হয়
3. চৌম্বক প্রবাহে শক্তি সঞ্চিত হয়
4. বর্তমান পরিবর্তনের বিরোধিতা সার্কিটের আচরণকে স্থিতিশীল করে

এই নিয়ন্ত্রিত শক্তি সঞ্চয়স্থান এবং মুক্তিই শক্তি নিয়ন্ত্রণ ব্যবস্থায় টরয়েডাল ইনডাক্টরকে অপরিহার্য করে তোলে।

3. প্রচলিত Inductors উপর মূল সুবিধা

টরয়েডাল ইন্ডাক্টরগুলি তাদের উচ্চতর বৈদ্যুতিক এবং শারীরিক বৈশিষ্ট্যগুলির কারণে অনেক শিল্পে পছন্দ করা হয়। নীচে প্রধান সুবিধা আছে:

• উচ্চ দক্ষতা:ন্যূনতম লিকেজ ফ্লাক্সের কারণে শক্তির ক্ষতি হ্রাস।
• কম ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ:চৌম্বক ক্ষেত্র মূলের মধ্যে রয়েছে।
• কমপ্যাক্ট ডিজাইন:একটি ছোট শারীরিক আকারে উচ্চতর আবেশ।
• ভাল তাপ কর্মক্ষমতা:লোড অধীনে নিম্ন তাপ উত্পাদন.
• শক্তিশালী চৌম্বক সংযোগ:windings মধ্যে দক্ষ শক্তি স্থানান্তর.

এই সুবিধাগুলি টরয়েডাল ইন্ডাক্টরকে বিশেষ করে পাওয়ার সাপ্লাই, অডিও ইকুইপমেন্ট এবং ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্সে উপযোগী করে তোলে।

4. মূল উপাদান এবং তাদের প্রভাব

টরয়েডাল ইনডাক্টরের কার্যকারিতা তার মূল উপাদানের উপর অনেক বেশি নির্ভর করে। বিভিন্ন উপকরণ বিভিন্ন চৌম্বকীয় বৈশিষ্ট্য এবং ফ্রিকোয়েন্সি প্রতিক্রিয়া প্রদান করে।

5. রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন

Toroidal inductors তাদের দক্ষতা এবং নির্ভরযোগ্যতার কারণে একাধিক শিল্প জুড়ে ব্যাপকভাবে ব্যবহৃত হয়।

• সুইচ-মোড পাওয়ার সাপ্লাই (SMPS)
• অডিও পরিবর্ধক এবং সংকেত ফিল্টারিং
• টেলিযোগাযোগ যন্ত্রপাতি
• বৈদ্যুতিক গাড়ির পাওয়ার সিস্টেম
• নবায়নযোগ্য শক্তি ইনভার্টার (সৌর এবং বায়ু)
• শিল্প অটোমেশন সিস্টেম

এই প্রতিটি অ্যাপ্লিকেশনে, EMI হ্রাস করার ক্ষমতা এবং শক্তি দক্ষতা উন্নত করার ক্ষমতা সিস্টেমের স্থিতিশীলতা এবং কর্মক্ষমতাতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

6. কিভাবে ডান টরয়েডাল ইনডাক্টর নির্বাচন করবেন

সঠিক টরয়েডাল ইনডাক্টর নির্বাচন করার জন্য বৈদ্যুতিক এবং যান্ত্রিক পরামিতিগুলির যত্ন সহকারে বিবেচনা করা প্রয়োজন।

মূল নির্বাচনের কারণগুলির মধ্যে রয়েছে:

• আবেশ মান:সার্কিটের প্রয়োজনীয়তা মেলে
• বর্তমান রেটিং:সর্বোচ্চ এবং অবিচ্ছিন্ন বর্তমান পরিচালনা করা উচিত
• মূল উপাদান:ফ্রিকোয়েন্সি এবং দক্ষতার প্রয়োজনের উপর ভিত্তি করে
• ডিসি প্রতিরোধ:নিম্ন প্রতিরোধ ক্ষমতা উন্নত করে
• অপারেটিং ফ্রিকোয়েন্সি:সিস্টেম ডিজাইনের সাথে সারিবদ্ধ হওয়া আবশ্যক

অপ্টিমাইজড সার্কিট ডিজাইনের জন্য উপাদান নির্বাচন করার সময় ইঞ্জিনিয়াররা প্রায়শই আকার, খরচ এবং কর্মক্ষমতা ভারসাম্য রাখে।

7. সাধারণ সমস্যা এবং সমস্যা সমাধান

তাদের নির্ভরযোগ্যতা সত্ত্বেও, টরয়েডাল ইনডাক্টরগুলি নির্দিষ্ট অপারেশনাল চ্যালেঞ্জের মুখোমুখি হতে পারে।

• স্যাচুরেশন:যখন বর্তমান মূল সীমা অতিক্রম করে তখন ঘটে
• অতিরিক্ত গরম করা:অত্যধিক বর্তমান বা দুর্বল বায়ুচলাচল দ্বারা সৃষ্ট
• গোলমালের সমস্যা:প্রায়ই অনুপযুক্ত বায়ু বা ঢালের কারণে
• যান্ত্রিক চাপ:ইনস্টলেশনের সময় windings ক্ষতি করতে পারে

সঠিক নকশা এবং তাপ ব্যবস্থাপনা উল্লেখযোগ্যভাবে এই সমস্যাগুলি হ্রাস করতে পারে।

8. Toroidal বনাম অন্যান্য Inductor প্রকার

9. প্রকৌশলীদের জন্য নকশা বিবেচনা

ইলেকট্রনিক সিস্টেমে টরয়েডাল ইন্ডাক্টরকে একীভূত করার সময়, ইঞ্জিনিয়ারদের অবশ্যই একাধিক ডিজাইনের দিক বিবেচনা করতে হবে:

• বায়ু ঘনত্ব এবং অন্তরণ গুণমান
• তাপ অপচয়ের পথ
• চৌম্বক স্যাচুরেশন থ্রেশহোল্ড
• ইএমআই কাপলিং কমাতে পিসিবি লেআউট
• যান্ত্রিক মাউন্ট স্থায়িত্ব

একটি ভাল-পরিকল্পিত সিস্টেম দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং সর্বোত্তম বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে।

10. ইন্ডাক্টর প্রযুক্তিতে ভবিষ্যৎ প্রবণতা

কমপ্যাক্ট, উচ্চ-দক্ষ ইলেকট্রনিক সিস্টেমের চাহিদা ইন্ডাক্টর প্রযুক্তিতে উদ্ভাবন চালিয়ে যাচ্ছে। ভবিষ্যতের উন্নয়ন অন্তর্ভুক্ত:

• অতি-নিম্ন ক্ষতি কর্মক্ষমতা জন্য উন্নত ন্যানোক্রিস্টালাইন উপকরণ
• ক্ষুদ্রাকৃতির উচ্চ-ফ্রিকোয়েন্সি টরয়েডাল ডিজাইন
• স্মার্ট পাওয়ার মডিউলগুলির সাথে ইন্টিগ্রেশন
• উন্নত তাপ-প্রতিরোধী ঘুর উপকরণ

এই অগ্রগতিগুলি পরবর্তী প্রজন্মের অ্যাপ্লিকেশনগুলিকে সমর্থন করবে যেমন বৈদ্যুতিক গতিশীলতা, স্মার্ট গ্রিড এবং এআই-চালিত শিল্প ব্যবস্থা।

11. প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: টরয়েডাল ইনডাক্টরকে কী আরও দক্ষ করে তোলে?
তাদের ক্লোজড-লুপ ম্যাগনেটিক ডিজাইন ফ্লাক্স লিকেজ কমিয়ে দেয়, দক্ষতা বাড়ায়।

প্রশ্ন 2: টরয়েডাল ইনডাক্টর কি উচ্চ-ফ্রিকোয়েন্সি সার্কিটে ব্যবহার করা যেতে পারে?
হ্যাঁ, বিশেষ করে ফেরাইট বা ন্যানোক্রিস্টালাইন কোর ব্যবহার করার সময়।

প্রশ্ন 3: টরয়েডাল ইনডাক্টর কি ব্যয়বহুল?
এগুলি বেসিক ইন্ডাক্টরের চেয়ে কিছুটা বেশি খরচ করতে পারে তবে আরও ভাল কর্মক্ষমতা এবং নির্ভরযোগ্যতা অফার করে।

প্রশ্ন 4: কোন শিল্পগুলি টরয়েডাল ইনডাক্টরগুলি সবচেয়ে বেশি ব্যবহার করে?
পাওয়ার ইলেকট্রনিক্স, স্বয়ংচালিত, টেলিকম এবং পুনর্নবীকরণযোগ্য শক্তি খাত।

প্রশ্ন 5: আমি কীভাবে টরয়েডাল ইনডাক্টরগুলিতে শব্দ কমাতে পারি?
সঠিক ঘুরানোর কৌশল, শিল্ডিং এবং সঠিক উপাদান নির্বাচন শব্দ কমাতে সাহায্য করে।

12. উপসংহার

টরয়েডাল ইনডাক্টর হল আধুনিক ইলেকট্রনিক্সের একটি গুরুত্বপূর্ণ উপাদান, যা অতুলনীয় দক্ষতা, কম্প্যাক্টনেস এবং ইলেক্ট্রোম্যাগনেটিক কর্মক্ষমতা প্রদান করে। কারেন্টকে স্থিতিশীল করার এবং হস্তক্ষেপ কমানোর ক্ষমতা তাদের ভোক্তা ইলেকট্রনিক্স থেকে শুরু করে উন্নত শিল্প ব্যবস্থা পর্যন্ত সবকিছুতে অপরিহার্য করে তোলে। তাদের গঠন, কাজের নীতি এবং নির্বাচনের মানদণ্ড বোঝা প্রকৌশলী এবং ক্রেতাদের কার্যকরভাবে সিস্টেমের কর্মক্ষমতা অপ্টিমাইজ করতে দেয়।
