আধুনিক ব্যাটারি ম্যানেজমেন্ট সিস্টেমে বিএমএস সিগন্যাল ট্রান্সফরমারকে কী অপরিহার্য করে তোলে?

A বিএমএস সিগন্যাল ট্রান্সফরমারব্যাটারি ম্যানেজমেন্ট সিস্টেমের (BMS) মধ্যে নিরাপদ, স্থিতিশীল এবং সঠিক যোগাযোগ নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে, বিশেষ করে উচ্চ-ভোল্টেজ এবং উচ্চ-নির্ভরযোগ্য অ্যাপ্লিকেশন যেমন বৈদ্যুতিক যানবাহন, শক্তি সঞ্চয় ব্যবস্থা এবং শিল্প শক্তি সমাধানগুলিতে। ব্যাটারি প্রযুক্তির বিকাশের সাথে সাথে সুনির্দিষ্ট সংকেত বিচ্ছিন্নতা, শব্দ হ্রাস এবং নির্ভরযোগ্য ডেটা ট্রান্সমিশনের চাহিদা বাড়তে থাকে। এই নিবন্ধটি বিএমএস সিগন্যাল ট্রান্সফরমারগুলি কীভাবে কাজ করে, কেন তারা প্রয়োজনীয়, তারা কোন চ্যালেঞ্জগুলি সমাধান করে এবং কীভাবে প্রকৌশলীরা সর্বোত্তম সিস্টেমের কার্যকারিতার জন্য সঠিক উপাদানগুলি নির্বাচন করতে পারে তা অনুসন্ধান করে। এটি ডিজাইন বিবেচনা, সমস্যা সমাধান, অ্যাপ্লিকেশন এবং ভবিষ্যতের প্রবণতা সম্পর্কে বাস্তব অন্তর্দৃষ্টি প্রদান করে যা প্রকৌশলী এবং প্রকিউরমেন্ট পেশাদারদের জ্ঞাত সিদ্ধান্ত নিতে সহায়তা করে।

সূচিপত্র

• 1. বিএমএস সিগন্যাল ট্রান্সফরমারের পরিচিতি
• 2. ব্যাটারি ম্যানেজমেন্ট সিস্টেমে ভূমিকা
• 3. কিভাবে একটি BMS সিগন্যাল ট্রান্সফরমার কাজ করে
• 4. মূল বৈশিষ্ট্য এবং সুবিধা
• 5. BMS সিগন্যাল ট্রান্সফরমারের প্রকারভেদ
• 6. নকশা বিবেচনা
• 7. সাধারণ চ্যালেঞ্জ এবং ব্যথা পয়েন্ট
• 8. সমস্যা সমাধানের নির্দেশিকা
• 9. শিল্প জুড়ে অ্যাপ্লিকেশন
• 10. নির্বাচন নির্দেশিকা
• 11. ইনস্টলেশনের সর্বোত্তম অভ্যাস
• 12. ভবিষ্যতের প্রবণতা
• 13. প্রস্তুতকারকের অন্তর্দৃষ্টি
• 14. প্রায়শই জিজ্ঞাসিত প্রশ্ন

1. বিএমএস সিগন্যাল ট্রান্সফরমারের পরিচিতি

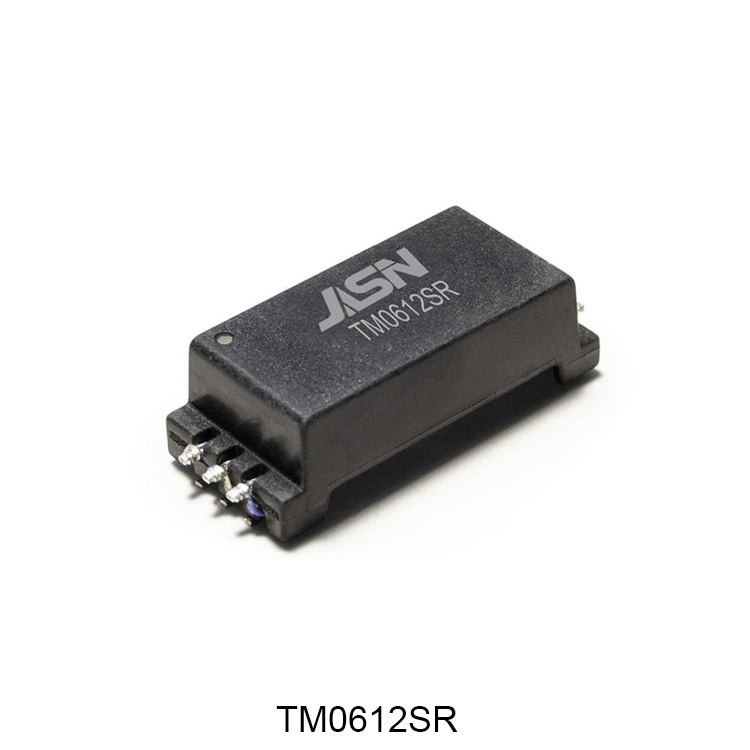

একটি বিএমএস সিগন্যাল ট্রান্সফরমার হল একটি বিশেষ চৌম্বকীয় উপাদান যা গ্যালভানিক বিচ্ছিন্নতা বজায় রেখে বিভিন্ন সার্কিটের মধ্যে বৈদ্যুতিক সংকেত স্থানান্তর করার জন্য ডিজাইন করা হয়েছে। একটি ব্যাটারি ম্যানেজমেন্ট সিস্টেমে, এটি নিশ্চিত করে যে সংবেদনশীল নিয়ন্ত্রণ ইলেকট্রনিক্স উচ্চ-ভোল্টেজ ব্যাটারি প্যাক থেকে সুরক্ষিত থাকে। এই বিচ্ছিন্নতা ছাড়া, এমনকি সামান্য ভোল্টেজ স্পাইকগুলি সিস্টেমের ক্ষতি করতে পারে বা নিরাপত্তা বিপত্তির দিকে নিয়ে যেতে পারে।

আধুনিক শক্তি ব্যবস্থায়, যেখানে লিথিয়াম-আয়ন ব্যাটারি বৈদ্যুতিক যানবাহন এবং পুনর্নবীকরণযোগ্য শক্তি সঞ্চয়স্থানে আধিপত্য বিস্তার করে, সেখানে সংকেত অখণ্ডতা এবং বৈদ্যুতিক নিরাপত্তা আলোচনার অযোগ্য। বিএমএস সিগন্যাল ট্রান্সফরমার উভয়ই নিশ্চিত করে।

2. ব্যাটারি ম্যানেজমেন্ট সিস্টেমে ভূমিকা

ব্যাটারি ম্যানেজমেন্ট সিস্টেমগুলি ব্যাটারি কোষ জুড়ে ভোল্টেজ, তাপমাত্রা, বর্তমান, এবং চার্জের অবস্থা পর্যবেক্ষণের জন্য দায়ী। BMS সংকেত ট্রান্সফরমার সক্ষম করে:

• উচ্চ-ভোল্টেজ এবং কম-ভোল্টেজ ডোমেনের মধ্যে নিরাপদ যোগাযোগ
• স্যুইচিং সার্কিট থেকে শব্দ বিচ্ছিন্নতা
• কঠোর পরিবেশে স্থিতিশীল ডেটা ট্রান্সমিশন
• মাইক্রোকন্ট্রোলার এবং সেন্সর সুরক্ষা

বৈদ্যুতিক যানবাহনে, উদাহরণস্বরূপ, একাধিক ব্যাটারি মডিউল সিরিজে স্ট্যাক করা হয়, উচ্চ ভোল্টেজ স্তর তৈরি করে। একটি সংকেত ট্রান্সফরমার নিশ্চিত করে যে নিরীক্ষণের সংকেতগুলি সঠিক এবং নিরাপদ থাকে।

3. কিভাবে একটি BMS সিগন্যাল ট্রান্সফরমার কাজ করে

একটি বিএমএস সিগন্যাল ট্রান্সফরমার ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনে কাজ করে। যখন একটি বিকল্প সংকেত প্রাথমিক ওয়াইন্ডিংয়ের মধ্য দিয়ে যায়, তখন এটি একটি চৌম্বক ক্ষেত্র তৈরি করে, যা সেকেন্ডারি উইন্ডিংয়ে একটি সংশ্লিষ্ট সংকেত প্ররোচিত করে।

এই প্রক্রিয়া নিশ্চিত করে:

• সার্কিটের মধ্যে সরাসরি বৈদ্যুতিক সংযোগ নেই
• ভোল্টেজ স্তরের কার্যকরী বিচ্ছিন্নতা
• হ্রাস ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI)

সার্কিটগুলিকে বিচ্ছিন্ন করে, এটি গ্রাউন্ড লুপগুলিকে প্রতিরোধ করে এবং সিস্টেমের নির্ভরযোগ্যতা বাড়ায়।

4. মূল বৈশিষ্ট্য এবং সুবিধা

• উচ্চ বিচ্ছিন্নতা ভোল্টেজ:সংবেদনশীল ইলেকট্রনিক্সকে উচ্চ-ভোল্টেজের ঢেউ থেকে রক্ষা করে।
• কম সংকেত ক্ষতি:যোগাযোগ লাইনে ডেটা অখণ্ডতা বজায় রাখে।
• কমপ্যাক্ট ডিজাইন:স্থান-সীমাবদ্ধ BMS অ্যাপ্লিকেশনের জন্য উপযুক্ত।
• উচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া:আধুনিক সিস্টেমে দ্রুত স্যুইচিং সংকেত সমর্থন করে।
• তাপীয় স্থিতিশীলতা:বিস্তৃত তাপমাত্রা পরিসীমা নির্ভরযোগ্যভাবে সঞ্চালন.

5. BMS সিগন্যাল ট্রান্সফরমারের প্রকারভেদ

6. নকশা বিবেচনা

বিএমএস সিগন্যাল ট্রান্সফরমার ডিজাইন বা নির্বাচন করার সময়, ইঞ্জিনিয়ারদের অবশ্যই বিবেচনা করতে হবে:

• বিচ্ছিন্নতা ভোল্টেজ প্রয়োজনীয়তা
• অপারেটিং ফ্রিকোয়েন্সি পরিসীমা
• মূল উপাদান বৈশিষ্ট্য
• লোড অধীনে তাপ কর্মক্ষমতা
• ইএমআই শিল্ডিং প্রয়োজনীয়তা

দুর্বল ডিজাইন পছন্দ সিগন্যাল বিকৃতি, অতিরিক্ত গরম বা সিস্টেম ব্যর্থতার দিকে নিয়ে যেতে পারে।

7. সাধারণ চ্যালেঞ্জ এবং ব্যথা পয়েন্ট

তাদের সুবিধা থাকা সত্ত্বেও, বিএমএস সিগন্যাল ট্রান্সফরমারগুলি বেশ কয়েকটি বাস্তব-বিশ্বের চ্যালেঞ্জের মুখোমুখি হয়:

• উচ্চ-ফ্রিকোয়েন্সি স্যুইচিংয়ের অধীনে সংকেত বিকৃতি
• কমপ্যাক্ট ডিজাইনে তাপীয় স্যাচুরেশন
• চরম পরিবেশে নিরোধক ভাঙ্গন
• সন্নিহিত উপাদান থেকে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ

এই সমস্যাগুলি সিস্টেমের নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে যদি ডিজাইন এবং পরীক্ষার পর্যায়গুলির সময় সমাধান না করা হয়।

8. সমস্যা সমাধানের নির্দেশিকা

• সংকেত ক্ষতি:উইন্ডিং ধারাবাহিকতা এবং সোল্ডার জয়েন্টগুলি পরীক্ষা করুন।
• অতিরিক্ত গরম করা:লোড শর্ত এবং মূল স্যাচুরেশন স্তর যাচাই করুন.
• গোলমালের সমস্যা:শিল্ডিং এবং গ্রাউন্ডিং লেআউট উন্নত করুন।
• যোগাযোগের ব্যর্থতা:বিএমএস কন্ট্রোলারের সাথে ফ্রিকোয়েন্সি সামঞ্জস্যতা পরীক্ষা করুন।

9. শিল্প জুড়ে অ্যাপ্লিকেশন

• বৈদ্যুতিক যানবাহন (EVs)
• এনার্জি স্টোরেজ সিস্টেম (ESS)
• সোলার পাওয়ার ইনভার্টার
• শিল্প ব্যাটারি সিস্টেম
• মহাকাশ শক্তি ইউনিট

10. নির্বাচন নির্দেশিকা

11. ইনস্টলেশনের সর্বোত্তম অভ্যাস

• সঠিক PCB লেআউট ব্যবধান বজায় রাখুন
• সিগন্যাল পাথের কাছাকাছি উচ্চ-কারেন্ট ট্রেস রাউটিং এড়িয়ে চলুন
• সঠিক গ্রাউন্ডিং কৌশল নিশ্চিত করুন
• EMI-সংবেদনশীল পরিবেশের জন্য শিল্ডিং ব্যবহার করুন

12. ভবিষ্যতের প্রবণতা

বিএমএস সিগন্যাল ট্রান্সফরমারগুলির বিবর্তন বৈদ্যুতিক গতিশীলতা এবং পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থার দ্রুত বৃদ্ধি দ্বারা চালিত হয়। ভবিষ্যতের উন্নয়ন অন্তর্ভুক্ত:

• ক্ষুদ্রাকৃতি উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার
• উন্নত চৌম্বকীয় মূল উপকরণ
• স্মার্ট BMS চিপগুলির সাথে উচ্চতর একীকরণ
• উন্নত তাপ দক্ষতা নকশা

13. প্রস্তুতকারকের অন্তর্দৃষ্টি

উচ্চ-মানের এবং নির্ভরযোগ্য বিএমএস সিগন্যাল ট্রান্সফরমার সমাধানের জন্য,জানসুম ইলেকট্রনিক্স ডংগুয়ান কোং, লিমিটেড শিল্প ও স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য উন্নত প্রকৌশল সহায়তা এবং কাস্টমাইজড ডিজাইন সরবরাহ করে। আপনি যদি পরবর্তী প্রজন্মের ব্যাটারি সিস্টেম তৈরি করেন এবং স্থিতিশীল সিগন্যাল আইসোলেশন উপাদানগুলির প্রয়োজন হয়, তাহলে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুনপ্রযুক্তিগত পরামর্শ এবং পণ্য সমাধানের জন্য।

14. প্রায়শই জিজ্ঞাসিত প্রশ্ন

বিএমএস সিগন্যাল ট্রান্সফরমারের প্রধান কাজ কী?

এটি একটি ব্যাটারি ম্যানেজমেন্ট সিস্টেমে বিভিন্ন ভোল্টেজ ডোমেনের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা এবং নিরাপদ সংকেত সংক্রমণ প্রদান করে।

এটি সাধারণত কোথায় ব্যবহৃত হয়?

এটি ব্যাপকভাবে বৈদ্যুতিক যানবাহন, শক্তি স্টোরেজ সিস্টেম এবং শিল্প ব্যাটারি পর্যবেক্ষণ সিস্টেমে ব্যবহৃত হয়।

কেন বিচ্ছিন্নতা গুরুত্বপূর্ণ?

বিচ্ছিন্নতা উচ্চ-ভোল্টেজের ক্ষতি প্রতিরোধ করে, নিরাপত্তা উন্নত করে এবং সঠিক ডেটা ট্রান্সমিশন নিশ্চিত করে।

আমি কিভাবে সঠিক ট্রান্সফরমার নির্বাচন করব?

আপনার ভোল্টেজ রেটিং, ফ্রিকোয়েন্সি সামঞ্জস্যতা, তাপীয় অবস্থা এবং সিস্টেমের আকারের সীমাবদ্ধতা বিবেচনা করা উচিত।

BMS সংকেত ট্রান্সফরমার ব্যর্থ হতে পারে?

হ্যাঁ, কিন্তু সঠিকভাবে ডিজাইন এবং ইনস্টল করার সময় ব্যর্থতা বিরল। সাধারণ কারণগুলির মধ্যে অতিরিক্ত উত্তাপ, নিরোধক ভাঙ্গন বা ইএমআই হস্তক্ষেপ অন্তর্ভুক্ত।

উপসংহার:একটি বিএমএস সিগন্যাল ট্রান্সফরমার শুধুমাত্র একটি প্যাসিভ উপাদান নয় বরং আধুনিক ব্যাটারি সিস্টেমে একটি মূল নিরাপত্তা এবং কর্মক্ষমতা সক্ষমকারী। সিগন্যালের অখণ্ডতা, বৈদ্যুতিক বিচ্ছিন্নতা এবং সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করার ক্ষেত্রে এর ভূমিকা আজকের শক্তি-চালিত প্রযুক্তিতে এটিকে অপরিহার্য করে তোলে।
